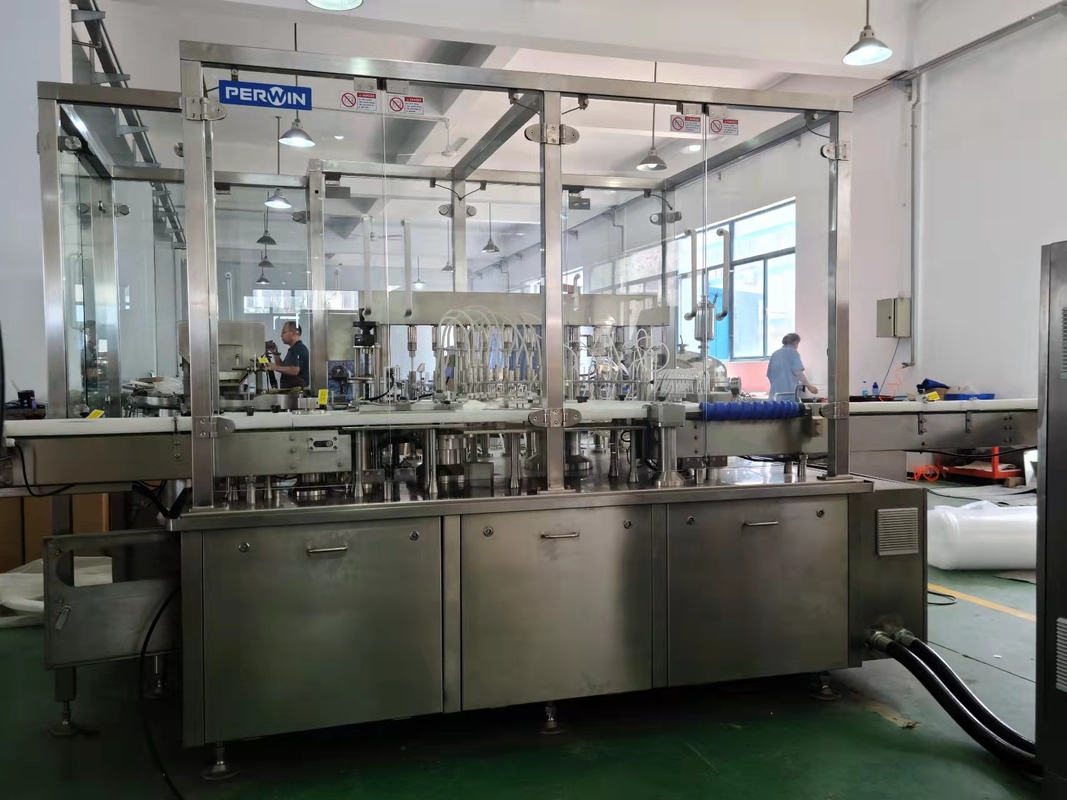

خط تعبئة قوارير عالي السرعة للتحكم في المصل والمعايرة

خط تعبئة القنينة عالي السرعة لأدوات التحكم والمعايرة في المصل

آلة تعبئة وتغليف القارورة عالية السرعة للكواشف التشخيصية

1. مقدمة موجزة.

• تم تصميم خط إنتاج الملء هذا من قبل شركتنا مع القرص الدوار لإطعام الزجاجات ، تعبئة الأرجون ، تعبئة المصل ، التوصيل ، أخذ العينات ورفضها ، طاولة الصواني الجافة بالتجميد ، السد ، وضع العلامات ، طباعة رقم الدُفعة إلخ. ~ 250 زجاجة / دقيقة.إنه مصمم خصيصًا لزجاجات من 5 إلى 20 مل.

2. عملية العمل

2.1.زجاجة الرضاعة القرص الدوار.

• ضع الزجاجات في القرص الدوار ، وسيتم نقل الزجاجات إلى آلة تعبئة وتغليف السد تلقائيًا.

2.2.آلة تعبئة وتوصيل.

• عندما تصل الزجاجات إلى عجلة النجمة ، ستبدأ الماكينة في متابعة عملية التعبئة (تعبئة الأرجون (10 رؤوس) والسائل (10 رؤوس)).بعد الملء ، توجد آلة توصيل (18 رأسًا) يمكنها إنهاء كل من عملية السد الكامل وشبه السد ، مما يضمن تجميد المنتجات الجافة وغير المجمدة المنتهية بخط واحد.

2.3آلة السد.

• الآلة عبارة عن آلة تغطية من النوع الدوار مع 16 رأس غلق.نحن نستخدم أحدث تقنياتنا لمحدد عزم الدوران المغناطيسي لضبط قوة عزم الدوران لضمان السد المناسب.سرعة التشغيل المستقرة هي 200 ~ 250 قطعة / دقيقة.

2.4آلة الوسم.

• بعد ملء آلة السد والتغطية ، سيتم تسليم الزجاجات إلى آلة وضع العلامات على الزجاجات المستديرة من النوع الرأسي ، والتي ستنتهي من لصق الملصقات.(تعد طباعة رقم الدُفعة وتاريخ الإنتاج وتاريخ انتهاء الصلاحية وما إلى ذلك أمرًا اختياريًا)

3. الميزات التقنية

3.1.آلة تعبئة وتوصيل

3.1.1.سمات.

ل الواجهة التشغيلية هي شاشة لمس LCD ، ويتم التحكم في الجهاز بالكامل بواسطة PLC.

ل يتكون وضع التشغيل من وضع الإنتاج ووضع الركض (للاختبار).

ل تتوافق جميع أجزاء الاتصال الخاصة بمواد المنتج مع أحدث معايير GMP.

ل اعتماد طريقة تعبئة للمتابعة المستمرة من النوع الدوار ، والتي تتميز بدقة عالية وسرعة عالية وبنية مدمجة وتشغيل وصيانة مريحة.

ل هذا الجهاز لديه نفس القوة الدافعة لتغذية الزجاجة في البرغي ، وإطعام الزجاجة في الإسطرلاب ، والإسطرلاب العامل ، والإسطرلاب الناتج من الزجاجة ، والبرج المسدود ورأس التوصيل ، مما يضمن عدم وجود زجاجة عالقة ، والانتهاء من أخذ القابس ، شبه يسد أو الانسداد الكامل والحركات الميكانيكية الأخرى بدقة مع معلمات ثابتة.عملية العمل بأكملها تسير بخطوة ، بثبات وموثوقية.

ل ستعمل آلية حماية الحمل الزائد ذات التصميم الفريد من برغي إدخال الزجاجة على إغلاق الماكينة تلقائيًا بينما تتعطل الزجاجات أثناء دخول المسمار والإسطرلاب ، مما يؤدي بشكل فعال إلى تجنب تلف المعدات والمشغلين.

ل تصميم فريد من نوعه يسد هيكل الرؤوس يضمن عدم تلف المقابس.

ل لا زجاجات لا تأخذ ويسد.

ل أخذ العينات المضمنة وفحص الزجاجات ورفضها بدون سدادات.

ل الجهاز لديه وظيفة مراقبة قيد التشغيل.هناك ظروف تشغيل للأجزاء الرئيسية معروضة على شاشة اللمس ، مما يجعل المشغل يفهم بوضوح عمل الماكينة ، وهو جيد للتشغيل والصيانة.

ل عندما تعمل الآلة بشكل غير طبيعي ، فإنها لن تنبه فقط بالصوت والضوء ، ولكن أيضًا تعرض على شاشة اللمس الأجزاء والأسباب المزعجة.

تعتمد معظم الأجزاء على SUS 304 ، وسبائك الألومنيوم ، وجزء تلامس المواد الذي يعتمد SUS 316L ، والذي يتوافق مع معايير GMP في مجال المستحضرات الصيدلانية والصناعات الأخرى.

ل الجهاز كله وفقا للمعايير الأوروبية.

3.1.2.المعلمات

3.1.3.التكوين الرئيسي:

3.2آلة السد المسمار.

آلة السد ذات الستة عشر رأس PW-HX16 مطبقة بشكل رئيسي في صناعة الأدوية وصناعة IVD.يمكن أن تنتهي تلقائيًا من إدخال الزجاجة ، وتغذية الغطاء ، وربط الغطاء وإخراج الزجاجة لمواصفات مختلفة من PET أو الزجاجات.تعتمد هذه الآلة على محول تردد متقدم وموثوق به لتغيير السرعة والتحكم PLC و HMI.من الناحية الهيكلية ، تتبنى ثورة الكوكب على حد سواء للإسطرلاب ، والدوران لسد الرؤوس.16 رأسًا من رؤوس السد ستثبت الغطاء بإحكام أثناء الجري.إنها تعتمد طريقة القابض الهوائية أو الكهرومغناطيسية لتثبيت الغطاء وفكه ؛هذا هو معدات السد المتقدمة التي لديها تصميم مضغوط ، ونقل مستقر وأداء وإصلاح مناسب.تم الانتهاء من حركات الماكينة بواسطة محرك مشوه واحد ، وهو مناسب للتحكم في التردد للآلة بأكملها.من خلال التحكم في تردد المحرك الرئيسي والتحكم في السرعة غير القطبية للناقل ، سيتم تلبية متطلبات الإنتاج المختلفة لمواصفات مختلفة.تعتمد هذه الآلة على مستشعر الألياف الضوئية (FOS) ، والذي يتميز بهيكل صغير وسوف ينبه ويتوقف أثناء مواجهة الأخطاء والعرض على شاشة تعمل باللمس ، مما يحمي الجهاز ويضمن جودة المنتج.

3.3.1.سمات.

• قائمة التشغيل القياسية هي شاشة ملونة تعمل باللمس مقاس 7 بوصات ، ويتم التحكم في الجهاز بالكامل بواسطة PLC.
• وضع التشغيل: وضع الإنتاج واختبار وضع الركض.
• لن تعلق هذه الآلة الزجاجات أبدًا ، مثل قضيب إدخال الزجاجات ، وإسطرلاب إدخال الزجاجات ، والإسطرلاب العامل ، وإسطرلاب إخراج الزجاجات ، وآلية السد الدائري ، ورؤوس السد كلها مدفوعة بمحرك واحد ، مما يضمن تغطية الماكينة بالكامل وفقًا للمعايير الثابتة ، بدقة أخذ الغطاء والسد والحركات الميكانيكية الأخرى.العملية برمتها متدرجة ومستقرة وموثوقة ، مما يضمن عدم سقوط قبعات تسقط بنسبة 100٪.
• إن آلية حماية التحميل الزائد لقضيب إدخال الزجاجة ذات التصميم الفريد ستجعل الماكينة تغلق إذا تم تعليقها أو تحميلها الزائد ، مما يؤدي إلى تجنب تلف الماكينة والمشغلين.
• قوة عزم السد قابلة للتعديل ، مستقرة ، موثوقة ، تتجنب معدل السد المنخفض والأغطية الضارة لطريقة السد التقليدية - وضع الغطاء مباشرة.
• الإنشاء الأصلي لآلية تثبيت الزجاجة المستوية ، ومحدد قوة عزم الدوران في آلية السد ، وآلية التخزين المؤقت للتغطية بالضغط وآلية `` التثبيت '' الهوائية المخصصة التي تتصل بمساحة كبيرة مع أغطية ، مما يضمن عدم وجود حركات نسبية لرؤوس السد وأغطية الزجاجات ، مما يجعله مستقرًا السد ، ونوعية جيدة.
• لا توجد زجاجات لا أغطية ولا زجاجات لا توجد سدادة.
• زجاجات الرفض الأوتوماتيكية أو وظيفة الإنذار والإغلاق إذا كانت الزجاجات بدون أغطية أو أغطية مفكوكة (وظيفة اختيارية) ، معدل الرفض على الخط هو 100٪.
• لديها وظيفة المراقبة أثناء تشغيل الآلة.سيتم عرض حالة التشغيل للأجزاء الرئيسية من الماكينة ، مما يجعل المشغل يعرف جيدًا حالة تشغيل الماكينة ، وسيكون هذا جيدًا للتشغيل والصيانة.إذا واجهت الآلة مشاكل وإنذارات ، فلن يكون هناك إنذار صوتي وضوء فقط ، بل سيرى المشغل أيضًا بوضوح في HMI حول الأماكن والأسباب المزعجة.
• تحكم ذكي ومتشابك في معدات التيار لأعلى ولأسفل.

3.3.2.المعلمات

3.3.3.التكوين الرئيسي:
