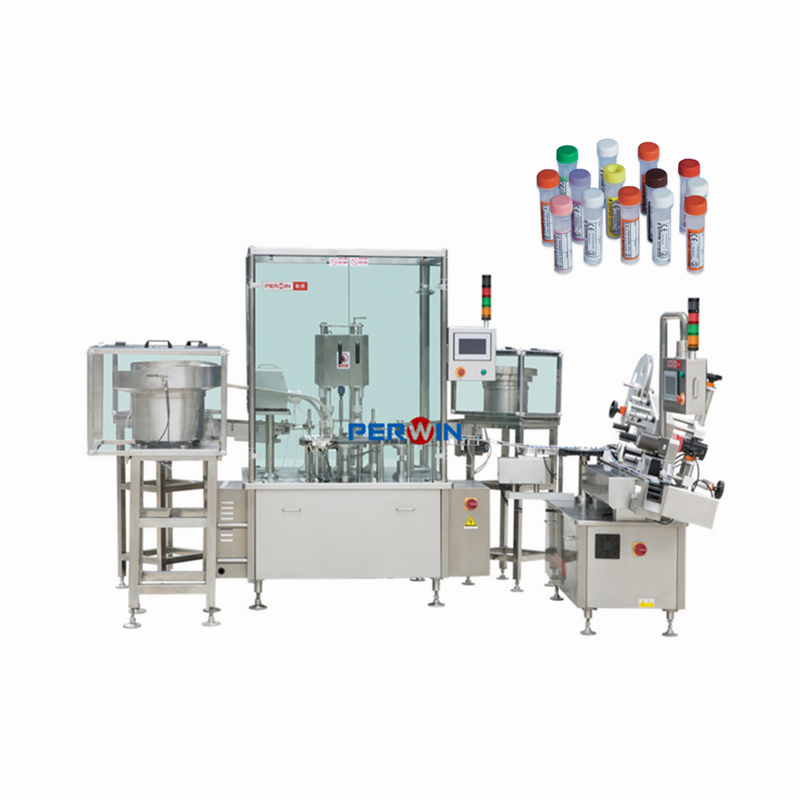

قنينة اختبار أنبوب المستضد 1 مل آلة تعبئة معقمة

آلة تعبئة القارورة الأوتوماتيكية آلة تعبئة الأنبوب لاختبار المستضد 1 مل

1. مقدمة موجزة

تم تصميم آلة التعبئة هذه من قبل شركتنا الخاصة مع جهاز تنظيم الزجاجات الأوتوماتيكي ، تعبئة المضخة التمعجية ، آلية ترتيب الغطاء ، آلية السد بالدفع الأوتوماتيكي ، نظام الوزن الأوتوماتيكي (اختياري) وآلة وضع العلامات العمودية.تبلغ سرعة تشغيل الماكينة المستقرة حوالي 75 زجاجة / دقيقة.إنه مصمم خصيصًا للقوارير من نوع أنبوب الاختبار 3 مل.

2. عملية العمل.

2.1.آلة فك الشفرات الأنبوبية الأوتوماتيكية.

ضع الأنابيب في جهاز فك شفرة الأنبوب الأوتوماتيكي ثم تأتي الأنابيب إلى مدخل آلة الملء تلقائيًا.

2.2.f تلقائيالوهنوآلة السد بالدفع.

عندما تصل الزجاجات إلى منطقة التعبئة ، ستبدأ الآلة في عملية الملء والسد تلقائيًا (اختياري: غطاء التدفق الصفحي أعلاه ، مما يضمن بيئة معقمة تمامًا.)

2.3.آلة وضع العلامات العمودية.

بعد الوزن ، سيتم نقل الزجاجات إلى عجلة النجمة لآلة الوسم.سيتم تجريد الملصقات الموجودة على لفة الملصقات ووضع العلامات على الزجاجات تلقائيًا.سيتم وضع الزجاجات ووضع العلامات ، مما يضمن دقة عالية في وضع العلامات.

2.4.نظام الوزن والكشف الأوتوماتيكي (اختياري)

بعد التعبئة والسد ، سيتم نقل الزجاجات إلى نظام الوزن.سيتم الكشف عن الوزن الزائد عن الكمية المطلوبة ، ستتوقف الآلة عن العمل.

3. الميزات التقنية.

3.1.Automatic والوهنوآلة السد بالدفع.

3.1.1.سمات.

• تصميم الماكينة هذا ذكي ومضغوط والذي اعتمد أيضًا تصميمًا إنسانيًا من حيث عادات التشغيل.
• واجهة التشغيل مصنوعة من شاشة لمس LCD ملونة ، ويتم التحكم في نظام الماكينة بالكامل بواسطة PLC.
• تضمن آلية تعبئة الموضع دقة تعبئة أفضل.
• تقنية CAM الدقيقة لأخذ الغطاء للسد.تتبنى وحدة السد تقنية المؤازرة للتحكم في قوة السد.من خلال تغيير معلمات خرج محرك المؤازرة لتغيير سرعة الدوران ، يضمن أن قوة غطاء الدفع ثابتة نسبيًا.والإعداد الكمي ، والتحكم الكمي يتم إجراؤه للتأكد من أن الغطاء مغطى بشكل صحيح على الزجاجات.
• مع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.
• يتكون الخط بأكمله من تحكم ذكي ، ومحطات المنبع والمصب التي تعمل بوظيفة تحكم متشابكة.
• معظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L ، بما يتماشى مع متطلبات GMP للمؤسسات الصيدلانية ومتطلبات تغليف المنتجات الصناعية الأخرى.
• 100 غطاء تنقية التدفق الصفحي مقابل متطلبات GMP (اختياري).

3.1.2.المعلمات

3.1.3.التكوين الرئيسي.

3.2.آلة الوسم

3.2.1.سمات.

• يمكن مراقبة نظام الملصقات من خلال شاشة اللمس الملونة.
• نموذج وضع العلامات العمودية المصمم خصيصًا بدقة وضع العلامات ± 0.5 مم.
• آلة وضع العلامات هذه مزودة بنظام تحكم في السرعة متعدد الخطوات.يمكنك اختيار سرعة الملصقات بالنقر فوق وظيفة التحكم في السرعة بدقة وبسرعة.
• آلة لصق البطاقات بوظيفة ضبط الوضع الأولي.مهما كان قطر الملصق كبير ومهما كان طول الملصق.يمكنك البدء في ضبط الموضع الأولي على شاشة اللمس أو يمكنك إدخال المعلمة المعروفة مباشرة قبل تشغيل الجهاز.
• آلة وضع العلامات تتكيف مع وظيفة تأخير الملصقات.يمكن تعديل موضع الملصقات قليلاً مما يجعل جودة الملصقات أفضل.
• تتكيف آلة الوسم مع وظيفة العد.يمكن حساب كمية المنتج تلقائيًا ويمكن رؤية ذلك على واجهة الإنسان والحاسوب.
• تتكيف آلة الملصقات مع وظيفة إعداد كمية الملصقات.يمكنك ضبط كمية الملصقات مسبقًا ، ثم يتوقف الجهاز عن العمل بعد وصول هذه الكمية.
• يمكن تعديل نظام لصق اللصق لأعلى ولأسفل ولليسار ولليمين.هذا جيد للاستخدام في وضع العلامات ذات الأبعاد الأخرى.

• الآلة مجهزة بوظيفة مراقبة التشغيل.يمكن عرض العملية الرئيسية وحالة تشغيل الماكينة على شاشة LED التي تعمل باللمس مما يجعل المشغل يعرف جيدًا حالة الماكينة ويسهل تشغيلها وصيانتها.
• يتم التحكم في خط الإنتاج بشكل ذكي بالكامل.يمكن التحكم في العملية السابقة والعملية اللاحقة مثل السلسلة.
• تعتمد معظم المكونات على SUS 304 وسبائك الألومنيوم والتي تتوافق مع متطلبات GMP للشركات الطبية ومتطلبات التغليف الأخرى.

3.2.2.المعلمات

3.2.3.التكوين الرئيسي:
