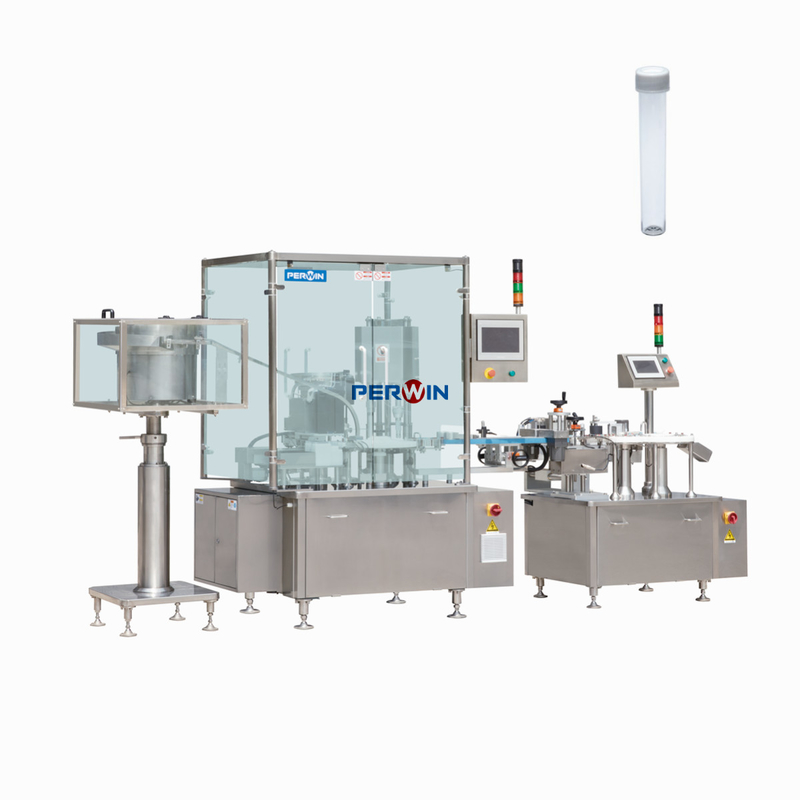

أنبوب تخزين 75 زجاجة / دقيقة حشو زجاجة معقمة دوارة

آلة تعبئة وتغطية الزجاجة الدوارة الصغيرة ذات التحكم الرقمي لأنبوب الاختبار

1. مقدمة موجزة

تم تصميم آلة تعبئة وتغطية الزجاجات الدوارة الصغيرة الأوتوماتيكية لأنبوب اختبار 3 مل من قبل شركتنا الخاصة مع آلة تنظيم الزجاجة الأوتوماتيكية ، وملء المضخة التمعجية ، وآلية ترتيب الغطاء ، وآلية السد بالدفع الأوتوماتيكية ، ونظام الوزن الأوتوماتيكي (اختياري) وآلة وضع العلامات العمودية .تبلغ سرعة تشغيل الماكينة المستقرة حوالي 75 زجاجة / دقيقة.إنه مصمم خصيصًا للقوارير من نوع أنبوب الاختبار 3 مل.

2. عملية العمل.

2.1.آلة فك الشفرات الأنبوبية الأوتوماتيكية.

ضع الأنابيب في جهاز فك شفرة الأنبوب الأوتوماتيكي ثم تأتي الأنابيب إلى مدخل آلة الملء تلقائيًا.

2.2.f تلقائيالوهنوآلة السد بالدفع.

عندما تصل الزجاجات إلى منطقة التعبئة ، ستبدأ الآلة في عملية الملء والسد تلقائيًا (اختياري: غطاء التدفق الصفحي أعلاه ، مما يضمن بيئة معقمة تمامًا.)

2.3.آلة وضع العلامات العمودية.

بعد الوزن ، سيتم نقل الزجاجات إلى عجلة النجمة لآلة الوسم.سيتم تجريد الملصقات الموجودة على لفة الملصقات ووضع العلامات على الزجاجات تلقائيًا.سيتم وضع الزجاجات ووضع العلامات ، مما يضمن دقة عالية في وضع العلامات.

2.4.نظام الوزن والكشف الأوتوماتيكي (اختياري)

بعد التعبئة والسد ، سيتم نقل الزجاجات إلى نظام الوزن.سيتم الكشف عن الوزن الزائد عن الكمية المطلوبة ، ستتوقف الآلة عن العمل.

3. الميزات التقنية.

3.1.Automatic والوهنوآلة السد بالدفع.

3.1.1.سمات.

• تصميم الماكينة هذا ذكي ومضغوط والذي اعتمد أيضًا تصميمًا إنسانيًا من حيث عادات التشغيل.
• واجهة التشغيل مصنوعة من شاشة لمس LCD ملونة ، ويتم التحكم في نظام الماكينة بالكامل بواسطة PLC.
• تضمن آلية تعبئة الموضع دقة تعبئة أفضل.
• تقنية CAM الدقيقة لأخذ الغطاء للسد.تتبنى وحدة السد تقنية المؤازرة للتحكم في قوة السد.من خلال تغيير معلمات خرج محرك المؤازرة لتغيير سرعة الدوران ، يضمن أن قوة غطاء الدفع ثابتة نسبيًا.والإعداد الكمي ، والتحكم الكمي يتم إجراؤه للتأكد من أن الغطاء مغطى بشكل صحيح على الزجاجات.
• مع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.
• يتكون الخط بأكمله من تحكم ذكي ، ومحطات المنبع والمصب التي تعمل بوظيفة تحكم متشابكة.
• معظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L ، بما يتماشى مع متطلبات GMP للمؤسسات الصيدلانية ومتطلبات تغليف المنتجات الصناعية الأخرى.
• 100 غطاء تنقية التدفق الصفحي مقابل متطلبات GMP (اختياري).

3.1.2.المعلمات
