خط تعبئة الكاشف التشخيصي السريري للمختبرات الطبية

1. مقدمة موجزة.

• تم تصميم خط إنتاج الملء هذا من قبل شركتنا الخاصة مع نظام إعادة تدوير حامل الزجاجة ، تعبئة المضخة التمعجية من النوع الخطي ، القرص الاهتزازي لفرز الغطاء ، السد التلقائي آلية ، فحص الميزان وآلة وضع العلامات.سرعة التشغيل المستقرة لخط الملء هي 10 ~ 20 زجاجة / دقيقة.

2. عملية العمل:

       2.1.آلة تعبئة السد.

• ضع الزجاجات يدويًا في حوامل الزجاجات التي ستعمل بشكل دائري في الناقل ، وتنتهي من عملية الملء والسد.نظام تعبئة المتابعة يجعل عملية التعبئة أكثر كفاءة.

2.2.تحقق وازن.

• بعد السد ، سيتم تسليم الزجاجات إلى ناقل التثبيت (الزجاجات ناعمة ، لذلك تحتاج إلى ذلك) وسيتم فحص وزن الزجاجات وسيتم رفض الزجاجات ذات الوزن غير الطبيعي تلقائيًا.

2.3آلة الوسم.

• بعد فحص الميزان ، سيتم تسليم الزجاجات إلى آلة الملصقات ، والتي ستنتهي من وضع الملصقات.(تعد طباعة رقم الدُفعة وتاريخ الإنتاج وتاريخ انتهاء الصلاحية وما إلى ذلك أمرًا اختياريًا)

3. الميزات التقنية.

3.1.آلة تعبئة وتغطية

3.1.1.سمات.

• تصميم الماكينة هذا ذكي ومضغوط والذي اعتمد أيضًا تصميمًا إنسانيًا من حيث عادات التشغيل.
• واجهة التشغيل مصنوعة من شاشة لمس LCD ملونة ، ويتم التحكم في نظام الماكينة بالكامل بواسطة PLC.
• تقنية CAM الدقيقة لأخذ الغطاء للسد.تتبنى وحدة السد تقنية المؤازرة للتحكم في قوة السد.من خلال تغيير معلمات خرج محرك المؤازرة لتغيير سرعة الدوران ، يضمن أن عزم الدوران لغطاء المسمار ثابتًا نسبيًا.والإعداد الكمي ، والتحكم الكمي يتم إجراؤه للتأكد من أن الغطاء مشدود بشكل صحيح على الزجاجات ، وعزم دوران الغطاء موثوق ومستقر.
• مع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.
• يتكون الخط بأكمله من تحكم ذكي ، ومحطات المنبع والمصب التي تعمل بوظيفة تحكم متشابكة.
• معظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L (يمكن أن تكون بلاستيكية إذا احتاج العميل) ، بما يتماشى مع متطلبات GMP لشركات الأدوية ومتطلبات تغليف المنتجات الصناعية الأخرى.
• 100 غطاء تنقية للتدفق الصفحي مقابل متطلبات GMP (هذا اختياري).

3.1.2.المعلمات

3.1.3.التكوين الرئيسي:

3.2آلة الوسم.

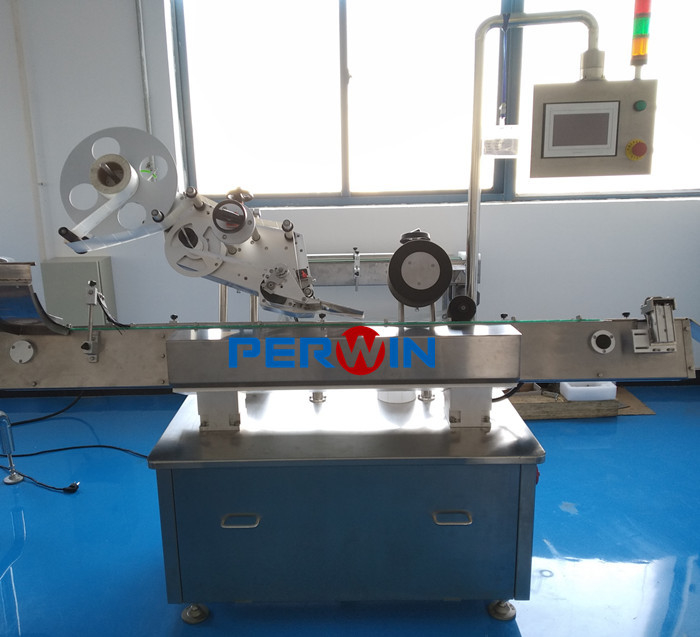

تتبنى آلة وضع العلامات PW-T501 (الجيل الثالث) أفضل تكنولوجيا وضع العلامات المؤازرة عالية السرعة الدولية ، ونظام الملصقات ، ونظام تحديد الموقع ، ونظام التنظيف بالفرشاة ، ونظام التحكم ، ونظام النقل كمجموعة مثالية.هذا يجعل تقنية Perwin Labeling أكثر دقة وأكثر استقرارًا.

3.2.1. سمات.

• يمكن مراقبة نظام الملصقات من خلال شاشة اللمس الملونة.
• آلة وضع العلامات هذه مزودة بنظام تحكم في السرعة متعدد الخطوات.يمكنك اختيار سرعة الملصقات بالنقر فوق وظيفة التحكم في السرعة بدقة وبسرعة.
• آلة الوسم مع وظيفة ضبط الوضع الأولي.مهما كان قطر الملصق كبير ومهما كان طول الملصق.يمكنك البدء في ضبط الموضع الأولي على شاشة اللمس أو يمكنك إدخال المعلمة المعروفة مباشرة قبل تشغيل الجهاز.
• آلة لصق الملصقات تتكيف مع وظيفة تأخير الملصقات.يمكن تعديل موضع الملصقات قليلاً مما يجعل جودة الملصقات أفضل.
• تتكيف آلة الوسم مع وظيفة العد.يمكن حساب كمية المنتج تلقائيًا ويمكن رؤية ذلك على واجهة الإنسان والحاسوب.
• تتكيف آلة الملصقات مع وظيفة إعداد كمية الملصقات.يمكنك ضبط كمية الملصقات مسبقًا ، ثم يتوقف الجهاز عن العمل بعد وصول هذه الكمية.
• يمكن تعديل نظام لصق اللصق لأعلى ولأسفل ولليسار ولليمين.هذا جيد للاستخدام في وضع العلامات ذات الأبعاد الأخرى.
• الآلة مجهزة بوظيفة مراقبة التشغيل.يمكن عرض العملية الرئيسية وحالة تشغيل الماكينة على شاشة LED التي تعمل باللمس مما يجعل المشغل يعرف جيدًا حالة الماكينة ويسهل تشغيلها وصيانتها.
• يتم التحكم في خط الإنتاج بالكامل بذكاء.يمكن التحكم في العملية السابقة والعملية اللاحقة مثل السلسلة.
• تعتمد معظم المكونات على SUS 304 وسبائك الألومنيوم التي تتوافق مع متطلبات GMP للشركات الطبية ومتطلبات التغليف الأخرى.

3.2.2.المعلمات
