آلة تعبئة معقمة بيروين سيرا

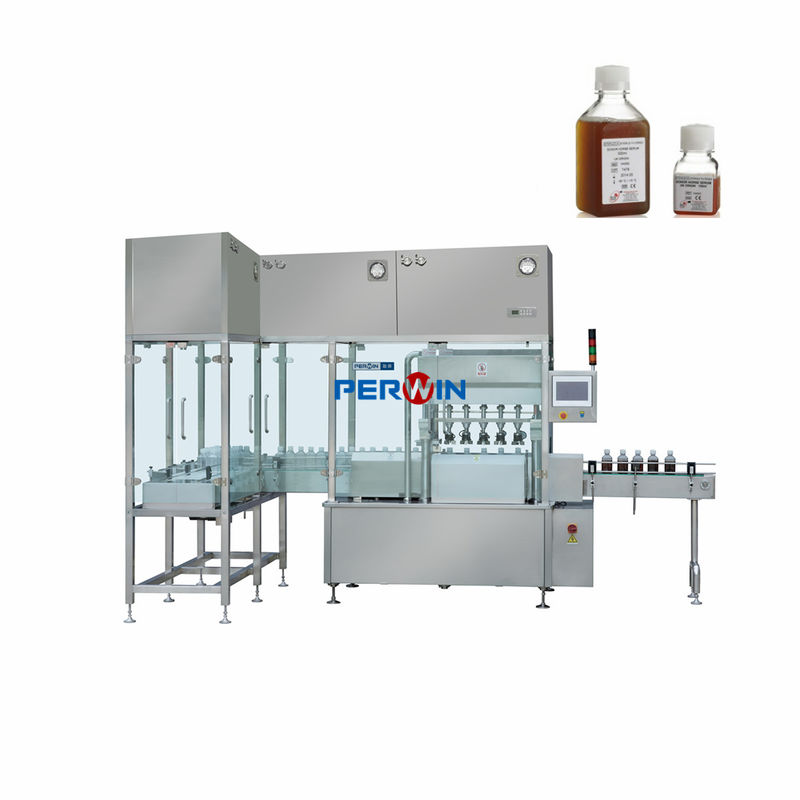

آلة تعبئة زجاجة Sera المعقمة سعة 500 مل مع بيئة FFU أو HEPA

1. مقدمة موجزة

آلة تعبئة مصل الحيوانتم تصميمه من قبل شركتنا مع تغذية الزجاجة الأوتوماتيكية في المنصة ، وفصل الزجاجة المؤازرة وتحديد المواقع ، ونقل الزجاجة إلى بيئة معقمة ، وفك غطاء الزجاجة ، والتعبئة والتغطية ، وتقليص غلاف الملصقات ، والانكماش ، ووضع العلامات والتعبئة النهائية في الصندوق (اختياري) .تبلغ سرعة التشغيل المستقرة لخط الإنتاج حوالي 6 ~ 30 زجاجة / دقيقة.

إنه مصمم خصيصًا للزجاجات المربعة بسعة 500 مل و 1000 مل.

2.عملية العمل:

2.1.زجاجة الرضاعة في المنصة.

ضع زجاجات المصل على المنصة ، وسيقوم الناقل بإرسال الزجاجات إلى مدخل آلة التعبئة تلقائيًا.

2.2.آلة وضع السد الأوتوماتيكية.

عندما تأتي الزجاجات إلى منطقة التعبئة ، حيث يوجد غطاء تدفق رقائقي أعلاه ، مما يضمن بيئة معقمة تمامًا.أولاً ، ستقوم رؤوس السد بفك الزجاجات لملءها ، وبعد الملء ، سيتم ثني الأغطية على الزجاجات مرة أخرى.

2.3وسم الكم.

بعد السد ، سيتم نقل الزجاجات إلى غرفة أخرى لوضع ملصقات على الكم.(يمكنك اختيار آلة لصق الغلاف الأوتوماتيكية الخاصة بنا ، أو العلبة الخاصة بك بعد عامل واحد للقيام بذلك يدويًا.)

2.4تقلص.

بعد وسم الكم ، سنقوم بإعداد آلة تقلص حراري واحدة.هذه الآلة مصنوعة خصيصًا لآلة تقليص ، والتي لديها نظام تبريد للزجاجات ، بحيث لا يتم تسخين وتلف الأمصال الموجودة داخل الزجاجات.لذلك سيتم وضع الملصقات بنجاح على الجزء العلوي من الغطاء دون إتلاف الأمصال.انتباه: يجب على العميل السماح للمورد بمعرفة ما إذا كانت غرفة الانكماش يجب أن تكون بيئة درجة حرارة ثابتة.

2.5آلة لصق جانب واحد.

بعد الانكماش ، سيتم نقل الزجاجات إلى آلة وضع العلامات ، حيث سيتم وضع الملصقات على جانب واحد من سطح الزجاجة.آلة وضع العلامات هذه مناسبة لجميع الزجاجات المذكورة أعلاه.(يلزم تغيير بعض الأجزاء).

3.ميزات تقنية.

3.1.آلة تعبئة السد المعقم

3.1.1.سمات.

لذتصميم الماكينة ذكي ومضغوط والذي اعتمد أيضًا على تصميم متوافق مع البشر فيشروط عادات العمل.

لالواجهة التشغيلمصنوع من جلونفولشاشة LCD تعمل باللمسووالنظام الجهاز كلهيكونتسيطر عليها PLC.

لتتبنى وحدة السد تكنولوجيا المؤازرةلتغطية اتجاه عقارب الساعة وعكس اتجاه عقارب الساعةووالتي يمكن أن تقوم بإغلاق الأغطية وتشغيلها تلقائيًا من الزجاجات.عن طريق تغيير إخراج محرك المؤازرةمعلمات لتغيير سرعة الدوران ، تضمن أن عزم دوران غطاء المسمار ثابتًا نسبيًا.والإعداد الكمي ، يتم إجراء التحكم الكمي لضمان أن الغطاء مفكوك أو مشدود ، وعزم دوران الغطاء موثوق ومستقر.

لمع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.

لالخط كلهمصنوعمن التحكم الذكي ، تشغيل محطات المنبع والمصبنكونمع وظيفة التحكم المتشابكة.

لمعظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L ، بما يتماشى مع متطلبات GMP للمؤسسات الصيدلانية ومتطلبات تغليف المنتجات الصناعية الأخرى.

ل100 غطاء تنقية التدفق الصفحي FFUضدمتطلبات GMPهو اختياري.

3.1.2.حدود

3.1.3.التكوين الرئيسي:
