1. مقدمة موجزة.

• تم تصميم خط إنتاج الملء هذا من قبل شركتنا الخاصة مع القرص الدوار لتغذية الزجاجة ، تعبئة المضخة التمعجية من النوع الخطي ، القرص الاهتزازي لفرز القابس والغطاء ، آلية السد والتغطية الأوتوماتيكية ، فحص الميزان وآلة وضع العلامات.سرعة التشغيل المستقرة لخط التعبئة هي 15 ~ 20 زجاجة / دقيقة.إنه مصمم خصيصًا لزجاجة قطارة بحجم 15 مل.

2. عملية العمل:

2.1.زجاجة الرضاعة القرص الدوار.

• ضع الزجاجات في القرص الدوار ، وسيتم نقل الزجاجات إلى آلة تعبئة وتغليف السد تلقائيًا.

2.2.ملء آلة السد.

• عندما تأتي الزجاجات إلى عجلة النجمة ، ستبدأ الآلة في ملء عملية السد والسد.يضمن نظام تعبئة الارتفاع والسقوط عدم وجود رغوة بمضختين تحويليتين خطيتين والتوصيل برأس توصيل واحد ، وسد برأس غلق واحد.

2.3تحقق وازن.

• بعد السد ، سيتم تسليم الزجاجات إلى ناقل التثبيت (الزجاجات ناعمة ، لذلك تحتاج إلى ذلك) وسيتم فحص وزن الزجاجات وسيتم رفض الزجاجات ذات الوزن غير الطبيعي تلقائيًا.

2.4آلة الوسم.

• بعد ملء آلة السد والتغطية ، سيتم تسليم الزجاجات إلى آلة وضع العلامات على الزجاجات المستديرة من النوع الرأسي ، والتي ستنتهي من لصق الملصقات.(تعد طباعة رقم الدُفعة وتاريخ الإنتاج وتاريخ انتهاء الصلاحية وما إلى ذلك أمرًا اختياريًا)

3. ميزات تقنية.

3.1.آلة تعبئة وتغليف

3.1.1.سمات.

• تصميم الماكينة هذا ذكي ومضغوط والذي اعتمد أيضًا تصميمًا إنسانيًا من حيث عادات التشغيل.
• واجهة التشغيل مصنوعة من شاشة لمس LCD ملونة ، ويتم التحكم في نظام الماكينة بالكامل بواسطة PLC.

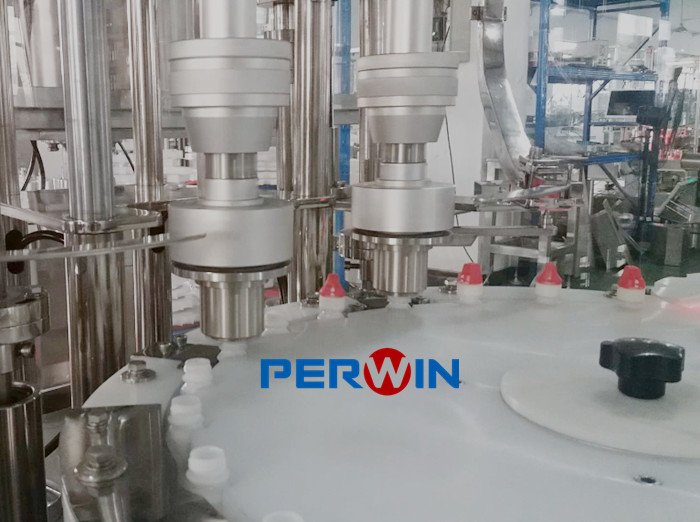

• تقنية CAM الدقيقة لأخذ الغطاء للسد.تتبنى وحدة السد تقنية المؤازرة للتحكم في قوة السد.عن طريق تغيير معلمات خرج محرك المؤازرة لتغيير سرعة الدوران ، يضمن أن عزم الدوران لغطاء المسمار ثابتًا نسبيًا.والإعداد الكمي ، والتحكم الكمي يتم إجراؤه للتأكد من أن الغطاء مشدود بشكل صحيح على الزجاجات ، وعزم دوران الغطاء موثوق ومستقر.
• مع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.
• يتكون الخط بأكمله من تحكم ذكي ، ومحطات المنبع والمصب التي تعمل بوظيفة تحكم متشابكة.
• معظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L (يمكن أن تكون بلاستيكية إذا احتاج العميل) ، بما يتماشى مع متطلبات GMP لشركات الأدوية ومتطلبات تغليف المنتجات الصناعية الأخرى.
• غطاء تنقية التدفق الصفحي 100 مقابل متطلبات GMP (هذا اختياري).

3.1.2.المعلمات

3.1.3.التكوين الرئيسي:

3.2آلة الوسم.

تتبنى آلة وضع العلامات PW-T501 (الجيل الثالث) أفضل تكنولوجيا وضع العلامات المؤازرة عالية السرعة الدولية ، ونظام الملصقات ، ونظام تحديد المواقع ، ونظام التنظيف بالفرشاة ، ونظام التحكم ، ونظام النقل كمزيج مثالي.هذا يجعل تقنية Perwin Labeling أكثر دقة وأكثر استقرارًا.

3.2.1.المعلمات

3.2.2.التكوين الرئيسي:
