خط تعبئة قارورة عالي الكفاءة / آلة تعبئة متابعة محيطية كاشف IVD

خط تعبئة قارورة عالي الكفاءة / آلة تعبئة متابعة محيطية كاشف IVD

1. مقدمة موجزة.

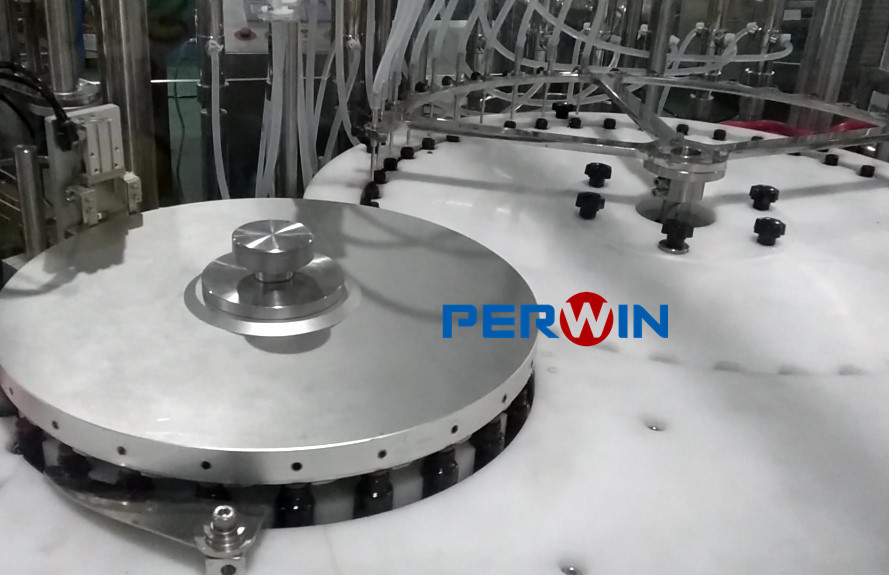

• تم تصميم خط إنتاج الملء هذا من قبل شركتنا مع القرص الدوار لتغذية الزجاجة ، تعبئة مضخة الغطاس ، السدادة والغطاء ، آلية السد والسد الأوتوماتيكية ، فحص الميزان وآلة وضع العلامات.سرعة التشغيل المستقرة لخط التعبئة هي 200 زجاجة / دقيقة.إنه مصمم خصيصًا لزجاجة 1 مل ~ 10 مل.

2. ميزات تقنية.

2.1.آلة تعبئة وتغليف

2.1.1.سمات.

• تصميم الماكينة هذا ذكي ومضغوط والذي اعتمد أيضًا تصميمًا إنسانيًا من حيث عادات التشغيل.
• واجهة التشغيل مصنوعة من شاشة لمس LCD ملونة ، ويتم التحكم في نظام الماكينة بالكامل بواسطة PLC.
• تقنية CAM الدقيقة لأخذ الغطاء للسد.تتبنى وحدة السد تقنية المؤازرة للتحكم في قوة السد.من خلال تغيير معلمات خرج محرك المؤازرة لتغيير سرعة الدوران ، يضمن أن عزم الدوران لغطاء المسمار ثابتًا نسبيًا.والإعداد الكمي ، والتحكم الكمي يتم إجراؤه للتأكد من أن الغطاء مشدود بشكل صحيح على الزجاجات ، وعزم دوران الغطاء موثوق ومستقر.
• مع وظيفة مراقبة تشغيل المعدات.تحتوي حالة تشغيل الأجزاء الرئيسية من الماكينة على شاشة عرض ديناميكية على HMI ، مما يجعل حالة تشغيل الماكينة واضحة في لمح البصر ، وسهلة التشغيل والصيانة.عندما تكون الآلة في حالة إنذار ، بالإضافة إلى إنذار الصوت والضوء ، يمكن عرض موضع وسبب إنذار العرض الديناميكي على HMI.
• يتكون الخط بأكمله من تحكم ذكي ، ومحطات المنبع والمصب التي تعمل بوظيفة تحكم متشابكة.
• معظم الأجزاء مصنوعة من الفولاذ المقاوم للصدأ SUS 304 # ، ومواد سبائك الألومنيوم ، وما إلى ذلك ، وإبرة التعبئة المصنوعة من مادة 316L (يمكن أن تكون بلاستيكية إذا احتاج العميل) ، بما يتماشى مع متطلبات GMP لشركات الأدوية ومتطلبات تغليف المنتجات الصناعية الأخرى.
• 100 غطاء تنقية للتدفق الصفحي مقابل متطلبات GMP (هذا اختياري).

2.1.2.المعلمات

2.1.3.التكوين الرئيسي:

3.الميزات الرئيسية لآلة الوسم:

• تتبنى هذه الآلة التحكم في برنامج MITSUBISHI PLC الياباني ، باستخدام عملية واجهة الإنسان والآلة (HMI).
• محرك سيرفو لتغذية الملصقات ، يعتمد محرك AC ثلاثي الأطوار لحزام النقل ، ويمكن اختيار سرعة النقل من 1 إلى 8 درجة ، وقد تم تنفيذ محرك سيرفو ومحرك سير ناقل مطابقة السرعة ، يحتاج المستخدمون فقط إلى اختيار مستوى السرعة ، سهل التشغيل ، يمكن أن يضمن أداء الماكينة مستقرًا.
• تتميز الماكينة بوظائف تغذية الملصقات عند وجود زجاجة ، وإلغاء الكشف عن الملصق ، وبدء الطباعة وإيقافها ، وعد السعة وما إلى ذلك.
• يوجد وضع التسمية ووضع الإعداد على واجهة التشغيل ، مع التوضيح النصي للتشغيل واستكشاف الأخطاء وإصلاحها.
• واجهة عملية ودية وسهلة التشغيل والعثور.
